（NEW）精密测温仪校准规范（JJF2189-2025）实施方案
概述：国家最新颁布了铂电阻温度计用精密测温仪校准规范，JJF 2189-2025。在规范中提出了两种校准方案。根据规范，我们为需要开展这项校准工作的用户提供了下属方案仅供参考。所提供的方案是基于规范中提出的标准表法和标准电阻法。我们还对两种方法进行了对比，也给出了具体的操作步骤，便于具体实施。其中各种设备需要的指标请参考规范的具体要求。
方案一，标准表方法
1. 所需设备
a) 电桥6020T
b) 开关4210A（10路）
c) 电阻箱
d) 测试线
2. 大概操作步骤
a) 根据规范调整电阻箱的阻值
b) 选择开关的通道
c) 电桥测量数值
d) 被检表测量数值
e) 重复上述步骤，计算结果
方案二，标准电阻法 – 标准恒温电阻箱（恒温箱，一等标准电阻，扫描开关于一身）
1. 设备1310T，内置恒温箱和7或10个一等标准电阻
2. 操作步骤
a) 1310T选择电阻值
b) 被检表测量数值
c) 重复上述步骤，计算结果
方案三，标准电阻法 – 分离式标准电阻
1. 设备恒温箱9300A，也可以使用现有恒温箱
2. 分立式一等指标的标准电阻，1Ω，5Ω，10Ω，25Ω，50Ω，80Ω，100Ω，200Ω，300Ω，400Ω（可根据需求选择部分或者全部）
3. 扫描开关开关4210A，也可以用现有的扫描开关
4. 测试线
精密测温仪校准方法的比较
标准表法
优点：
1. 可以在多个温度点，或者要求的温度点校准，以温度参数为标准
2. 在已经有电桥和标准电阻的情况下，投资少，搭建校准系统快
不足：
1. 需要的设备多，电桥，标准电阻，扫描开关，电阻箱（设备已经有的情况下除外）
2. 设备之间接线多，相对繁琐
3. 测试数据多，每个温度点4次多数，两个循环，5个点共计40个数
4. 测试时间长，效率相对低
标准电阻法
优点：
1. 所需设备少（恒温箱，标准电阻，开关），集成式标准电阻箱只需要一台设备
2. 接线少，只需电阻，或者加上开关
3. 测试数据少
4. 效率高，效益高
缺点：
1. 无法在指定的温度点进行校准
精密测温仪校准规范具体步骤
校准前的准备工作：
1. 记录被测测温仪中的原有设置，校准后再恢复原有设置
2. 测温仪按照说明书要求选择传感器类型，并设置标准铂电阻温度计的相关参数：Rtp和分度系数
a) Rtp标称值是25Ω的，参考规范附录E
b) Rtp标称值是100Ω的，参考规范附录F
3. 如果需要设置测量电流，将测量电流设置为1mA

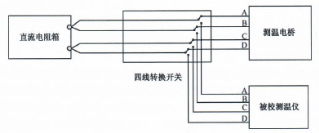

测温电桥法（温度示值误差）：
1. 查附录E或附录F，根据确认的校准温度点，确定对应的电阻点
a) 一般不少于5个测量点
b) 对于标称值是25Ω或100Ω的标准铂电阻温度计，一般选择-196℃，0℃，660℃
2. 将直流电阻箱设置为所校温度点对应的电阻值
3. 将转换开关切换至测温电桥，测量直流电阻箱的电阻，读取测温电桥的电阻值
4. 将转换开关切换至测温仪，读取测温仪的温度示值
5. 按照标准-被校-被校-标准的顺序，分别读取标准和被校的示值，进行2个循环，共4组读数
6. 测温电桥读取的标准电阻值通过计算换算为标准温度值（根据附录J的计算方法），并计算温度的示值误差
测温电桥法（电阻示值误差）：
1. 查附录E或附录F，根据确认的校准温度点，确定对应的电阻点
a) 一般不少于5个测量点
b) 对于标称值是25Ω或100Ω的标准铂电阻温度计，一般选择-196℃，0℃，660℃
2. 将直流电阻箱设置为所校温度点对应的电阻值
3. 将转换开关切换至测温电桥，测量直流电阻箱的电阻，读取测温电桥的电阻值
4. 将转换开关切换至测温仪，读取测温仪的电阻示值
5. 按照标准-被校-被校-标准的顺序，分别读取标准和被校的示值，进行2个循环，共4组读数
6. 测温电桥读取的标准电，并计算电阻的示值误差

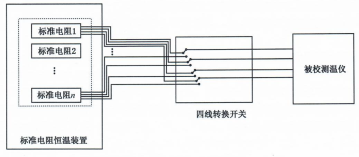

标准电阻法（电阻示值误差）：
1. 选择校准点
a) 一般不少于5个
b) 对于标称值是25Ω的标准铂电阻温度计，一般选择5Ω（或1Ω），10Ω，25Ω，50Ω，80Ω（或100Ω）
c) 对于标称值是100Ω的标准铂电阻温度计，一般选择25Ω，50Ω，100Ω，200Ω，300Ω（或400Ω）
2. 标准电阻恒温后，读取4次测温仪电阻示值，并计算电阻的示值误差
标准电阻法（温度示值误差）：
1. 选择校准点
a) 一般不少于5个
b) 对于标称值是25Ω的标准铂电阻温度计，一般选择5Ω（或1Ω），10Ω，25Ω，50Ω，80Ω（或100Ω）
c) 对于标称值是100Ω的标准铂电阻温度计，一般选择25Ω，50Ω，100Ω，200Ω，300Ω（或400Ω）
2. 标准电阻恒温后，读取4次测温仪温度示值
3. 根据附录K，将标准电阻的证书值转换为标准温度值，并计算温度的示值误差
